ОБЛАСТЬ ПРИМЕНЕНИЯ

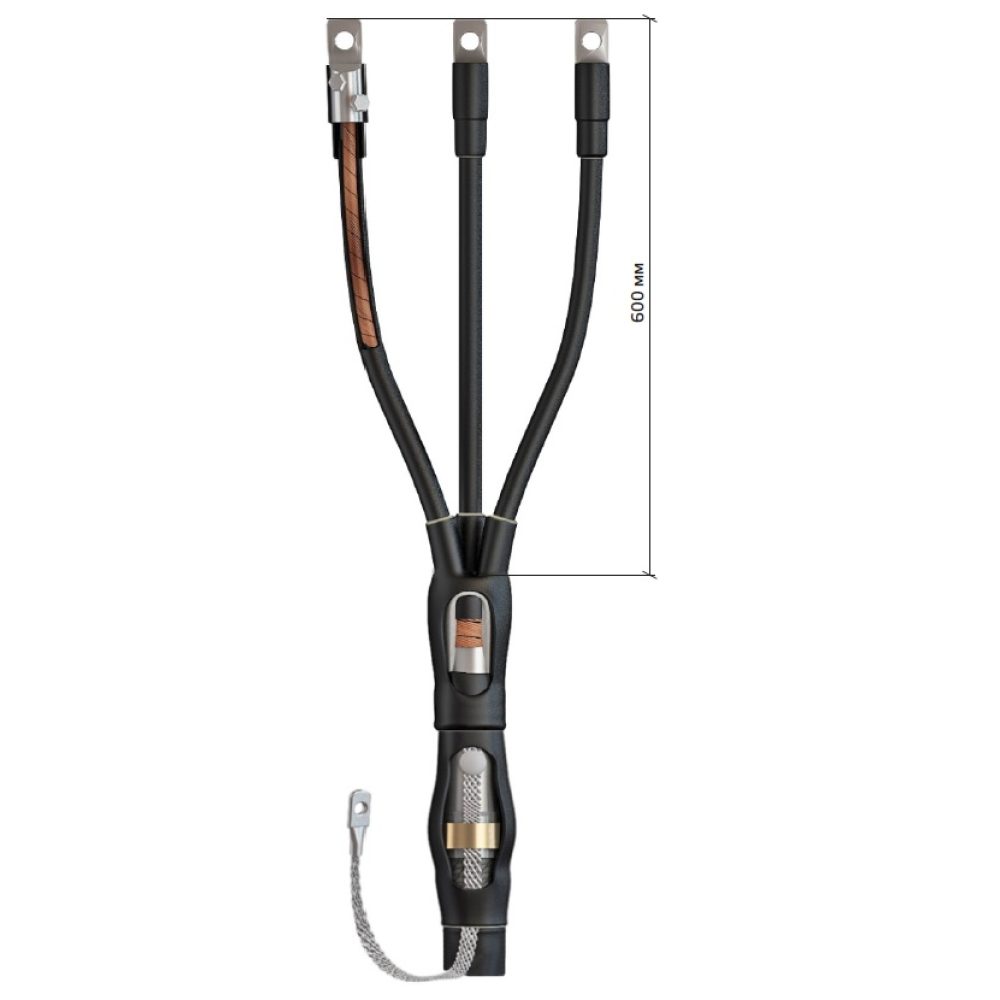

Муфты концевые термоусаживаемые типа 3КВ(Н)ТП-1 для внутренней и наружной установки предназначены для оконцевания 3-х жильных силовых кабелей на напряжение 1кВ, частотой 50Гц, с бумажной маслопропитанной изоляцией, с бронелентами или без них, с алюминиевыми или медными жилами сечением от 25 до 240мм² типа: ААБ2Л, ААБЛГ, ААШНГ, ААШП, АСБ, АСБ2Л, СБ, АСБГ, СБГ, АСБШВ. Муфты эксплуатируются при температуре окружающей среды от +50 до -50ºС, а также при относительной влажности до 98% при температуре до 35ºС.
КОМПЛЕКТАЦИИ
Муфты оснащены полным набором основных и вспомогательных комплектующих. В стандартном комплекте используется комбинированная система присоединения заземляющего проводника (пайка и пружина). Применяется нулевой заземляющий проводник увеличенного сечения. Применяемые наконечники изготовлены из сплава Д16Т. По требованию заказчика возможны изменения в стандартном комплекте, а именно:
комплект может быть сформирован без наконечников;
комплектоваться наконечниками покрытыми специальным оловянированным составом с болтами изготовленными из латуни с олово-кадмиевым покрытием.
МОНТАЖ
Подготовка и разделка кабеля выполняется согласно размерам указанным в инструкции по монтажу. Заземляющий проводник припаивается к металлической оболочке и присоединяется к бронелентам с помощью пружины постоянного давления. Узел присоединения заземления герметизируется специальными лентами и термоусаживаемой манжетой. На жилы кабеля устанавливаются маслоотделительные изоляционные трубки и усаживаются с помощью пламени горелки. Герметизация корешка муфты осуществляется с помощью ленты-герметика и термоусаживаемой перчатки с внутренним термоплавким клеевым подслоем. На токопроводящие жилы устанавливаются болтовые наконечники со срывными головками. На наконечники усаживаются термоусаживаемые клеевые манжеты, которые обеспечивают надежную герметизацию жил кабеля.
