ОБЛАСТЬ ПРИМЕНЕНИЯ
Муфты концевые термоусаживаемые типа 3ПКВТП-10 внутренней установки и 3ПКНТП-10 наружной установки предназначены для оконцевания 3-х жильных силовых кабелей на напряжение 6/10кВ, частотой 50Гц, с СПЭ-изоляцией, с броней или без нее, с алюминиевыми или медными жилами сечением от 25 до 400мм² типа: АПвП, ПвБП2г, АПвБП, ПвБП, АПвПу2г, ПвПу2г и т.д. Муфты эксплуатируются при температуре окружающей среды от +50 до -50ºС, а также при относительной влажности до 98% при температуре до 35ºС.
КОМПЛЕКТАЦИИ

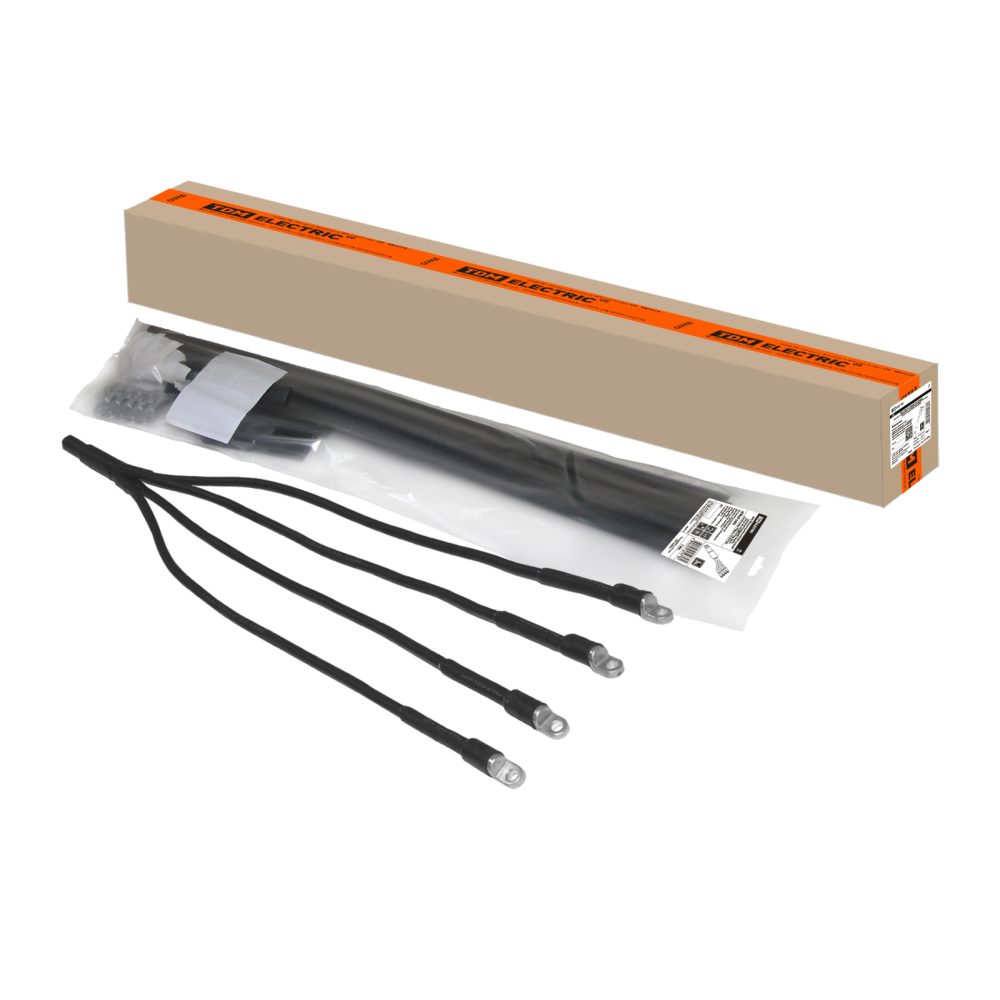

Муфты оснащены полным набором основных и вспомогательных комплектующих для монтажа на кабеле с медным проволочным экраном. Применяемые двухболтовые наконечники изготовлены из сплава Д16Т. По требованию заказчика возможны изменения в стандартном комплекте, а именно:
комплектация для кабеля с ленточным экраном по каждой жиле;
комплектация для кабеля с алюминиевым проволочным экраном;
комплект может быть сформирован без наконечников;
комплектоваться наконечниками покрытыми специальным оловянированным составом с болтами изготовленными из латуни с олово-кадмиевым покрытием.
МОНТАЖ

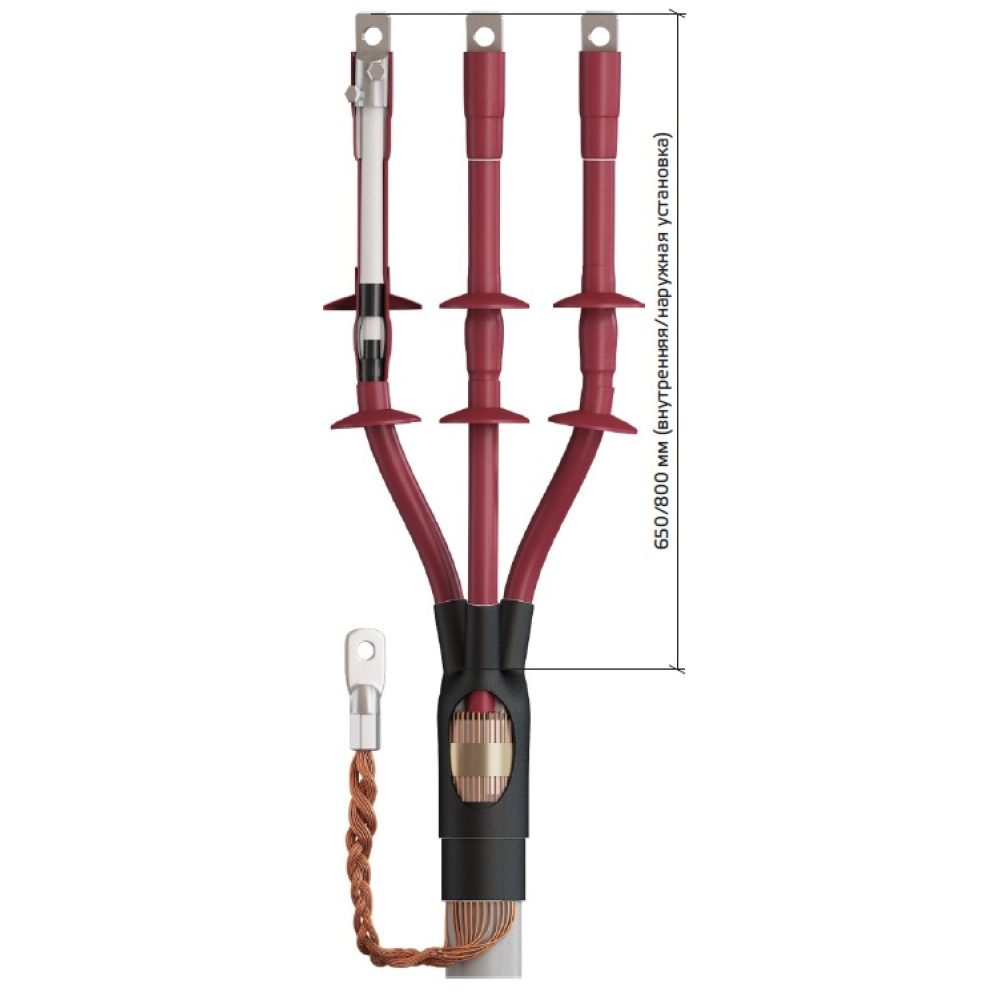

Монтаж муфты осуществляется с помощью газовой горелки или технического фена. Подготовка и разделка кабеля выполняется согласно размерам указанным в инструкции по монтажу. Проволоки экрана формируют заземляющий проводник и присоединяются к ступени металлической брони с помощью пружины постоянного давления. Узел присоединения заземления герметизируется специальными лентами и термоусаживаемой манжетой. С изоляции жил на указанных расстояниях удаляется проводящий слой экрана. Выравнивание напряженности электрического поля на срезах проводящего слоя достигается с помощью специальных лент и полупроводящей термоусаживаемой трубки. На жилы кабеля устанавливаются трекингостойкие трубки и усаживаются с помощью пламени горелки. Для муфт наружной установки применяются изоляторы. Герметизация корешка муфты осуществляется с помощью специальной мастичной ленты и термоусаживаемой перчатки с внутренним термоплавким клеевым подслоем. На токопроводящие жилы устанавливаются болтовые наконечники со срывными головками. На наконечники усаживаются термоусаживаемые клеевые манжеты, которые обеспечивают надежную герметизацию жил кабеля.
