Характеристики
Броня С броней / без брони

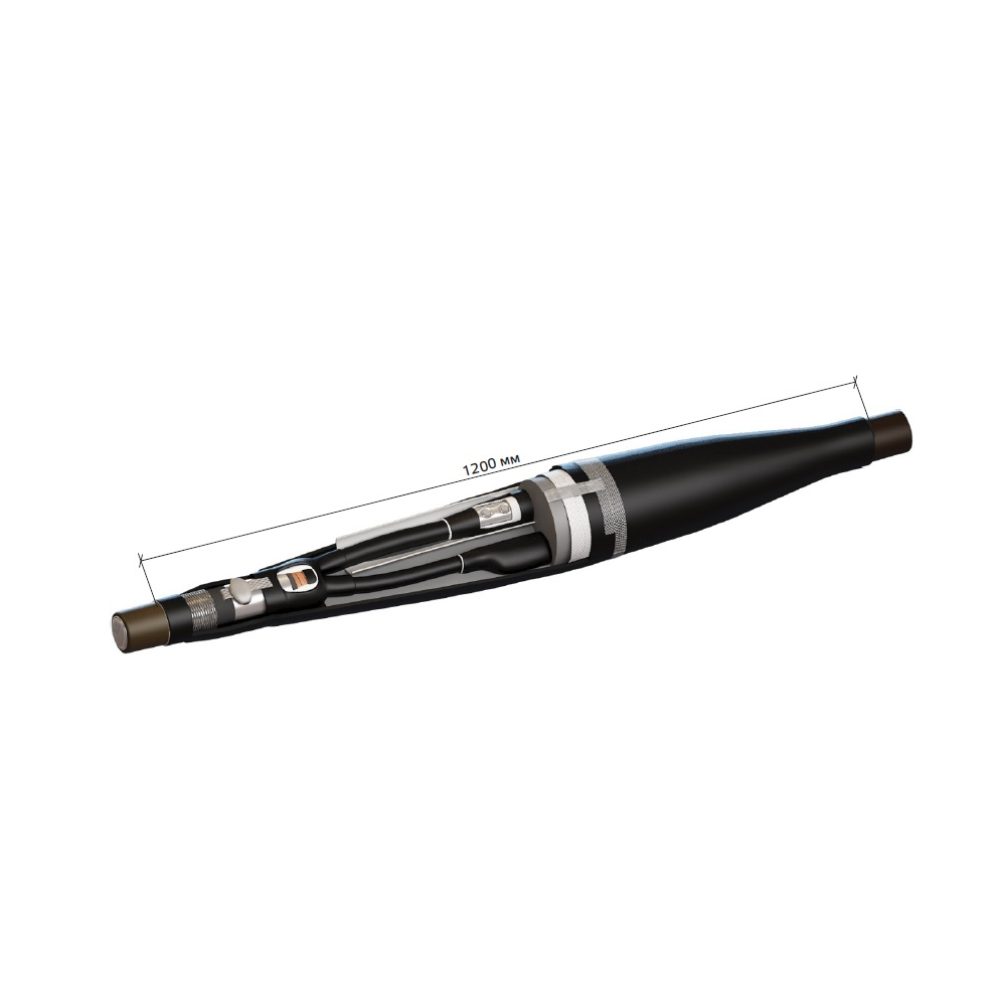

Длина разделки 1200
Количество жил 3
Марка 3СТП-10-150/240 (пружина)
Наличие и тип контактных элементов С соединителями
Напряжение 10кВ
Сечение 150-240мм2
Тип заземления Пружина
Тип изоляции бумага
Тип муфты Соединительная
Тип установки Универсальная
Применение
Муфты соединительные термоусаживаемые типа 3СТП-10 предназначены для соединения 3-х жильных силовых кабелей на напряжение 6/10кВ, частотой 50Гц, с бумажной маслопропитанной изоляцией, с бронелентами или без них, с алюминиевыми или медными жилами сечением от 25 до 240мм2 типа: ААБ2Л, ААБЛГ, ААШНГ, ААШП, АСБ, АСБ2Л, СБ, АСБГ, СБГ, АСБШВ. Муфты могут быть использованы в грунтах, на эстакадах и в кабельных каналах. Эксплуатируются муфты при температуре окружающей среды от +50 до -500С, а также при относительной влажности до 98% при температуре до 350С.
МОНТАЖ
Монтаж муфты осуществляется с помощью газовой горелки или технического фена. Подготовка и разделка кабеля выполняется согласно размерам указанным в инструкции по монтажу. На жилы кабеля устанавливаются маслоотделительные трубки и усаживаются с помощью пламени горелки. Выравнивание напряженности и герметизация корешков муфты осуществляется с помощью специальной мастичной ленты и термоусаживаемых перчаток с внутренним термоплавким клеевым подслоем. Токопроводящие жилы соединяются болтовыми соединителями со срывными головками. Соединители покрываются пластинами выравнивания напряженности электрического поля. Восстановление изоляции мест соединения токопроводящих жил выполняется с помощью термоусаживаемых трубок. Межфазное пространство заполняется распоркой и специальной термоплавкой мастикой. Поверх тела муфты усаживается трубка восстановления оболочки обеспечивающая герметизацию муфты. Металлические оболочки кабелей соединяются заземляющим проводником который присоединяется одним из предлагаемых способом. Узлы присоединения заземления герметизируются специальными лентами. Экранирование муфты выполняется с помощью медной луженной сетки. Наружный термоусаживаемый кожух обеспечивает дополнительную герметизацию и механическую защиту.
