ОБЛАСТЬ ПРИМЕНЕНИЯ

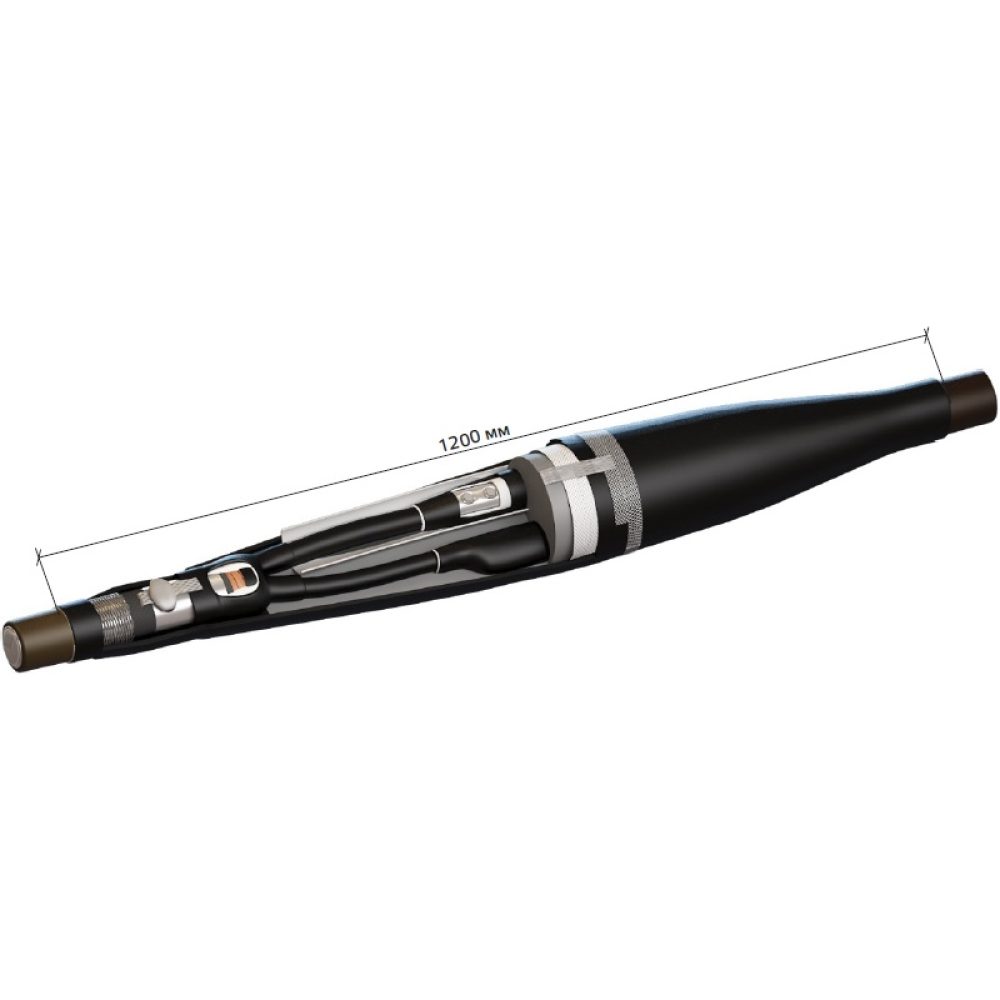

Муфты соединительные термоусаживаемые типа 3СТП-10 предназначены для соединения 3-х жильных силовых кабелей на напряжение 6/10кВ, частотой 50Гц, с бумажной маслопропитанной изоляцией, с бронелентами или без них, с алюминиевыми или медными жилами сечением от 25 до 240мм² типа: ААБ2Л, ААБЛГ, ААШНГ, ААШП, АСБ, АСБ2Л, СБ, АСБГ, СБГ, АСБШВ. Муфты могут быть использованы в грунтах, на эстакадах и в кабельных каналах. Эксплуатируются муфты при температуре окружающей среды от +50 до -50ºС, а также при относительной влажности до 98% при температуре до 35ºС.
КОМПЛЕКТАЦИИ
Муфты оснащены полным набором основных и вспомогательных комплектующих. В стандартный комплект входят две альтернативные системы присоединения заземляющего проводника «пайка» и «пружина», выбор определяется условиями и требованиями электрических сетей в которых эксплуатируется кабельная линия. Применяемые четырехболтовые соединители изготовлены из сплава Д16Т. По требованию заказчика возможны изменения в стандартном комплекте, а именно:
комплект может быть сформирован без соединителей;
комплектоваться соединителями покрытыми специальным оловянированным составом с болтами изготовленными из латуни с олово-кадмиевым покрытием.
МОНТАЖ
Монтаж муфты осуществляется с помощью газовой горелки или технического фена. Подготовка и разделка кабеля выполняется согласно размерам указанным в инструкции по монтажу. На жилы кабеля устанавливаются маслоотделительные трубки и усаживаются с помощью пламени горелки. Выравнивание напряженности и герметизация корешков муфты осуществляется с помощью специальной мастичной ленты и термоусаживаемых перчаток с внутренним термоплавким клеевым подслоем. Токопроводящие жилы соединяются болтовыми соединителями со срывными головками. Соединители покрываются мастичными пластинами для выравнивания напряженности электрического поля. Восстановление изоляции мест соединения токопроводящих жил выполняется с помощью термоусаживаемых трубок. Межфазное пространство заполняется распоркой и специальной термоплавкой мастикой. Поверх тела муфты усаживается трубка восстановления оболочки обеспечивающая герметизацию муфты. Металлические оболочки кабелей соединяются заземляющим проводником который присоединяется одним из предлагаемых способов. Узлы присоединения заземления герметизируются специальными лентами. Экранирование муфты выполняется с помощью медной луженой сетки. Наружный термоусаживаемый кожух обеспечивает дополнительную герметизацию и механическую защиту.
