ОБЛАСТЬ ПРИМЕНЕНИЯ

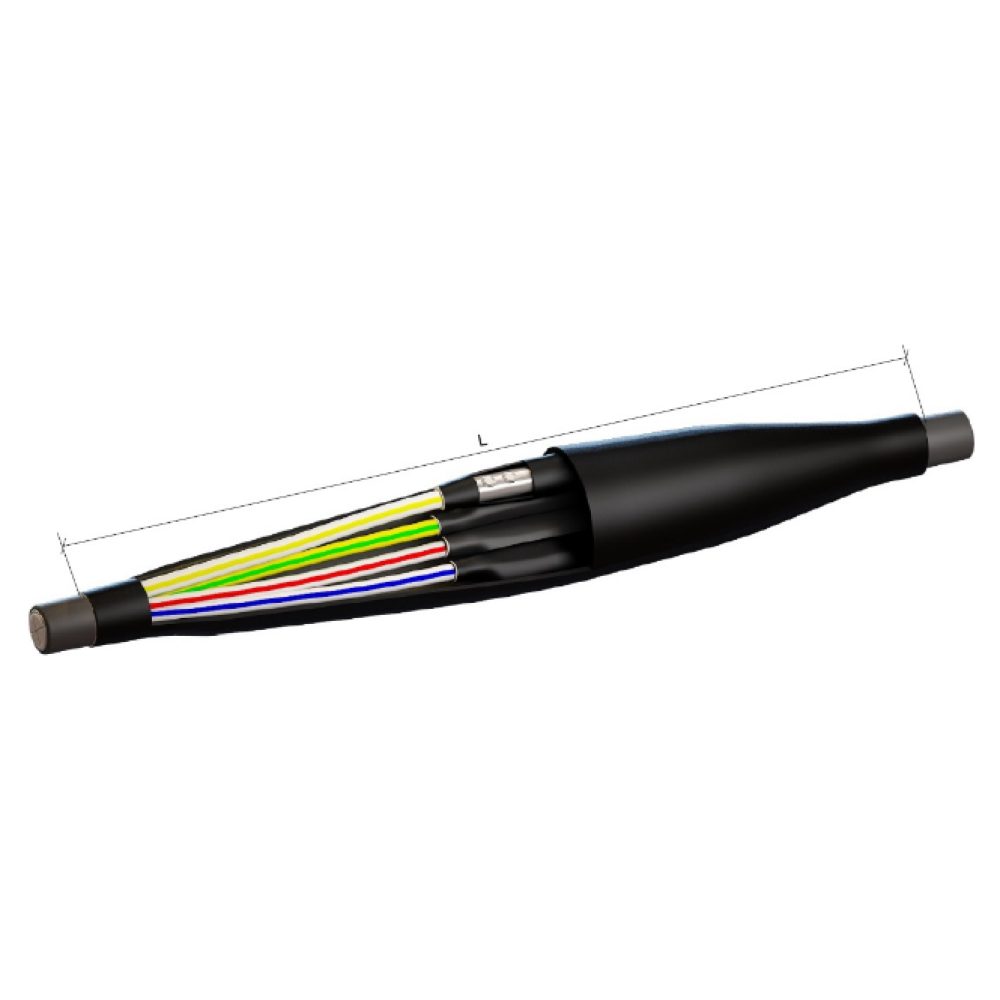

Муфты соединительные термоусаживаемые типа 4ПСТ-1 предназначены для соединения 4-х жильных силовых кабелей и 5ПСТ-1 для 5-ти жильных силовых кабелей на напряжение 1кВ, частотой 50Гц, с пластмассовой изоляцией, без бронелент с алюминиевыми или медными жилами сечением от 10 до 240мм² типа: АВВГ, АПвВГ, ВВГ, ПвВГ, NYM. Муфты могут быть использованы в грунтах, на эстакадах и в кабельных каналах. Эксплуатируются муфты при температуре окружающей среды от +50 до -50ºС, а также при относительной влажности до 98% при температуре до 35ºС.
КОМПЛЕКТАЦИИ
Муфты оснащены полным набором основных и вспомогательных комплектующих. Применяемые четырехболтовые соединители изготовлены из сплава Д16Т. По требованию заказчика возможны изменения в стандартном комплекте, а именно:
комплект может быть сформирован без соединителей;
комплектоваться соединителями покрытыми специальным оловянированным составом с болтами изготовленными из латуни с олово-кадмиевым покрытием.
МОНТАЖ
Монтаж муфты осуществляется с помощью газовой горелки или технического фена. Подготовка и разделка кабеля выполняется согласно размерам указанным в инструкции по монтажу. Токопроводящие жилы соединяются болтовыми соединителями со срывными головками. Восстановление изоляции мест соединения токопроводящих жил выполняется с помощью термоусаживаемых трубок. Оболочки кабелей подматываются герметизирующими лентами. Наружный термоусаживаемый кожух обеспечивает герметизацию и механическую защиту.
