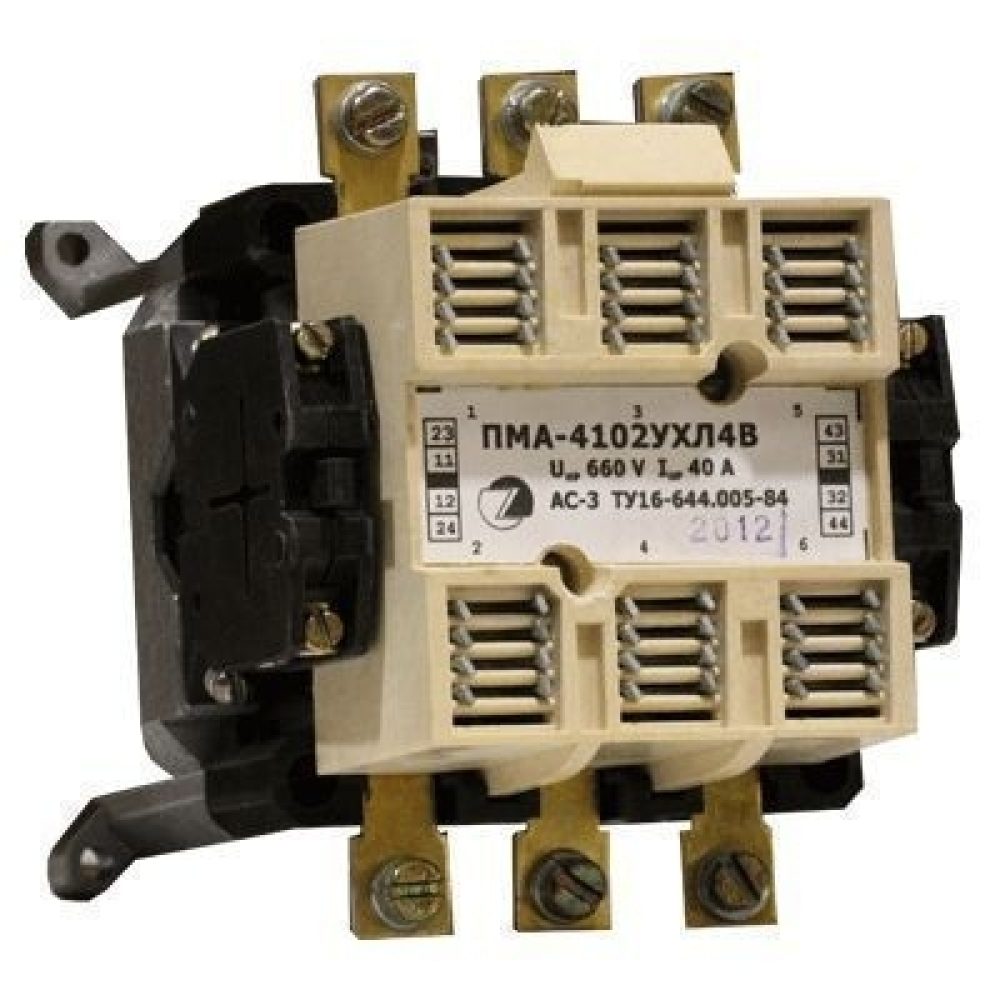

Пускатель электромагнитный ПМА 4102 380В предназначен для применения главным образом в стационарных установках для дистанционного пуска непосредственным подключением к сети, остановки и реверсирования трехфазных асинхронных электродвигателей с короткозамкнутым ротором при напряжении до 660 В переменного тока частоты 50 и 60 Гц.

Пускатели электромагнитные предназначены для применения в стационарных установках для дистанционного пуска непосредственным подключением к сети, остановки и реверсирования трехфазных асинхронных электродвигателей с короткозамкнутым ротором переменного напряжения 660 В частоты 50 и 60 Гц.

При наличии трехполюсных тепловых реле серий РТТ и РТЛ пускатели осуществляют защиту управляемых электродвигателей от перегрузок недопустимой продолжительности и от токов, возникающих при обрыве одной из фаз. Пускатели пригодны для работы в системах управления с применением микропроцессорной техники при шунтировании включающей катушки помехоподавляющим устройством или при тиристорном управлении. Предназначены для дистанционного пуска непосредственным подключением к сети и отключения трехфазных асинхронных электродвигателей с короткозамкнутым ротором.

Дополнительные функции: реверсирование, при наличии тепловых реле — защита двигателей от перегрузок недопустимой продолжительности, в т. ч. возникающих при выпадении одной из фаз, изменение схемы включения обмоток Y/A.

Структура условного обозначения пускателей ПМА

ПМА — xxxx yyyy zz y x

Величина пускателя в зависимости от номинального тока: 0 — 6,3 А; 3 — 40 А; 4 — 63, 80 А; 5 — 100 А; 6 — 160 А.
Исполнение по назначению, наличию устройств защиты, виду блокировки: 1 — нереверсивные без реле; 2 — нереверсивные с реле; 3 — реверсивные без реле с электрической блокировкой; 4 — реверсивные с реле с электрической блокировкой; 5 — реверсивные без реле с электрической и механической блокировками; 6 — реверсивные с реле с электрической и механической блокировками; 7 — нереверсивные с аппаратом позисторной защиты АЗП; 8 — реверсивные с механической блокировкой с АЗП; 9 — нереверсивные с аппаратом позисторной защиты УВТЗ-1М; 0 — с УВТЗ-1М, реверсивные с механической и электрической блокировками;
Исполнение по степени защиты и наличию встроенных элементов управления: 0 — степень защиты IP00; 1 — степень защиты IP40 без кнопок; 2 — степень защиты IP54 без кнопок; 3 — степень защиты IP40 с кнопками управления и сигнальной лампой; 4 — IР54 с кнопками «Пуск» и «Стоп»; 5 — IР40 с кнопками «Пуск» и «Стоп» и сигнальной лампой; 6 — IР54 с кнопками «Пуск» и «Стоп» и сигнальной лампой.
Род тока цепи управления, напряжение главной цепи: 0 — переменный ток, 380 В; 1 — постоянный ток, 660 В; 2 — переменный ток, 660 В
Буква, обозначающая пускатели с номинальным током на 80 А, — Д;
Буква, обозначающая пускатели с встроенным тепловым реле малой инерционности, — П;
Буква, обозначающая пускатели модернизированного исполнения*, — М;
Буква, обозначающая пускатели сейсмостойкого исполнения, — С;
Климатическое исполнение У, Т, УХЛ, О и категория размещения 2, 3, 4 по ГОСТ 15150-69 и ГОСТ 15543-70;
Износостойкость (А, Б, В)
