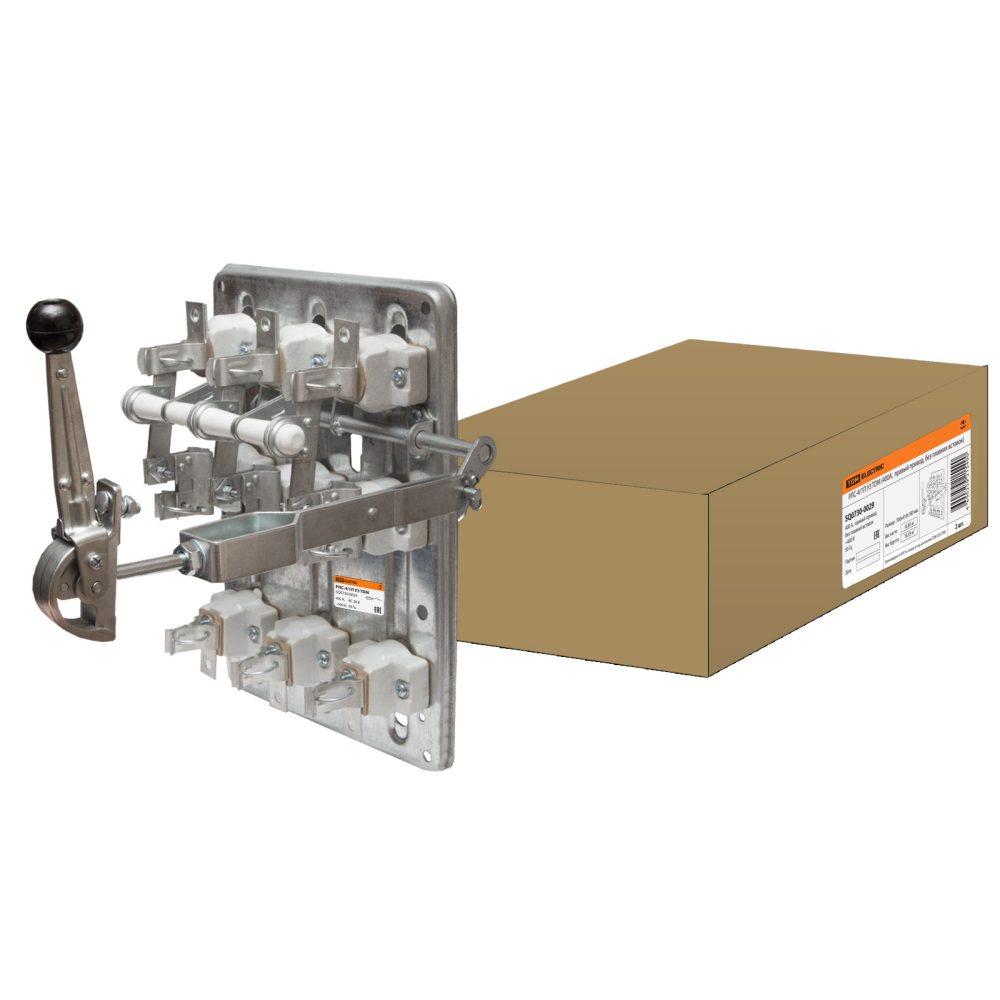

РПС-4/1П У3 TDM (400А, правый привод, без плавких вставок) SQ0730-0029

Назначение:
Предназначены для нечастых (не более 6 в час) неавтоматических коммутаций электрических цепей переменного тока частотой 50Гц, напряжением 400В

Применение:
Вводно-распределительные устройства общественных и промышленных зданий, шкафы и пункты распределительные, трансформаторные подстанции, ящики управления.

Материалы:
Несущая панель и элементы органов управления выполнены из оцинкованной стали
Токоведущие части выполнены из оловенированной электротехнической меди
Изолирующие элементы выполнены из керамики.

Преимущества:
Простота и надежность конструкции
Удобство монтажа
Широкий выбор типоисполнений по номинальному току

Конструкция:
Основными частями рубильников являются ножи, контактные и осевые стойки, смонтированные на общей плите.
Контактная система ножевого типа с видимым разрывом цепи
Включенное и отключенное положение аппарата указывается положением рукоятки привода
В рубильниках серии РП используются плавкие вставки предохранителей серий ППНН, ППН, ПН2.
Возможность изменения расстояния между губками оснований для различных типов плавких вставок..
Конструкция контактных выводов обеспечивает присоединение медных и алюминиевых проводников и кабелей, оконцованных кабельными наконечниками, и шин с помощью резьбовых соединений.
Все резьбовые соединения рубильников предохранены от самоотвинчивания..
Условия эксплуатации
Рабочее положение рубильников при эксплуатации вертикальное, отклонение в любую сторону не более 5 С
Рубильники с боковым (смещенным) приводом допускается устанавливать горизонтально
Температура окружающей среды от -45 до +40 С
Высота над уровнем моря не более 2000м
Относительная влажность воздуха не более 50% при +40 С или 90% при 20 С
