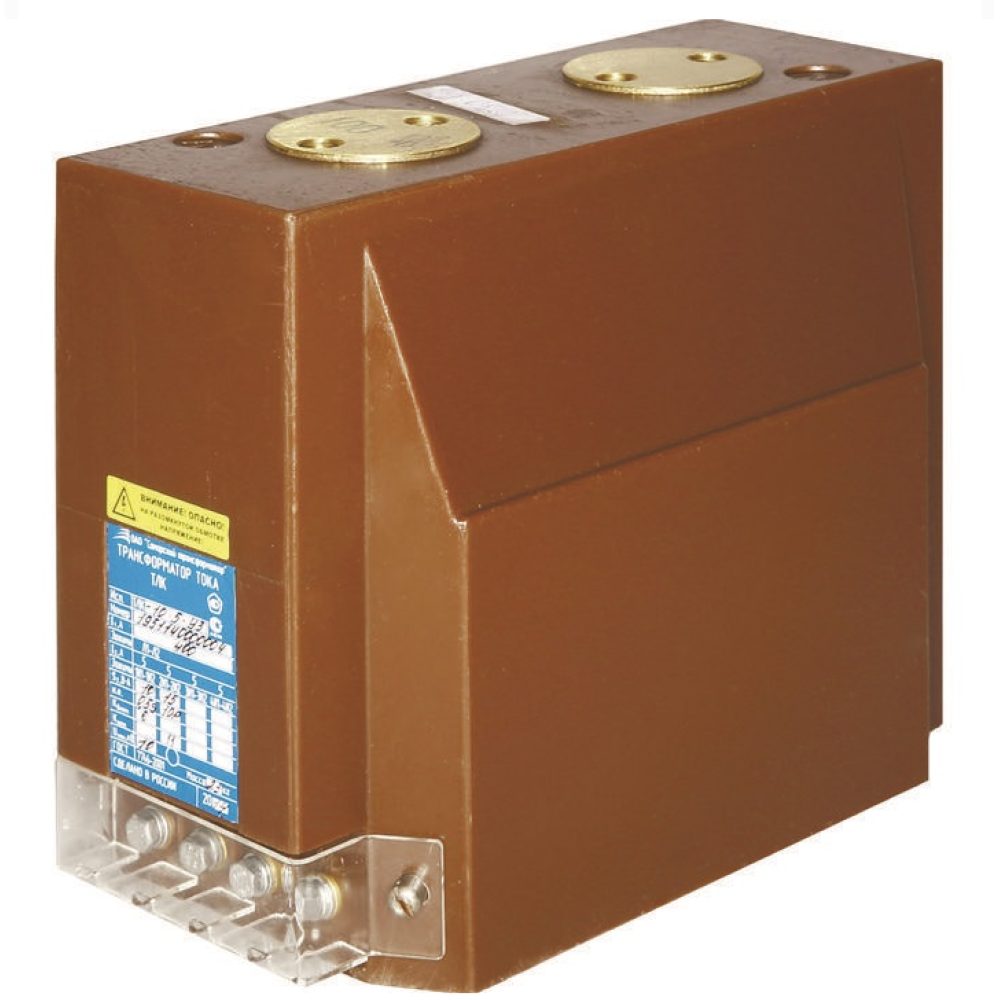

Трансформаторы электрического тока ТОЛ-10 предназначены для монтажа в распределительные машины КРУ и КСО. Преобразователи этой серии применяются для создания и передачи сигнала измерительной информации, а также в качестве элементов системы защиты вторичных цепей от воздействия высокого первичного напряжения. Устанавливается в сети с переменным током частотой 50-60 Гц. Заказать этот товар с доставкой в Москве вы можете, оформив заказ на нашем сайте или по телефону.

Принцип работы ТОЛ-10 состоит в том, что в процессе эксплуатации он уменьшает начальное значение напряжения тока до значений, пригодных для проведения измерений. Сигнал с закодированной информацией передается на измерители, устройства управления и защиты.

Основные характеристики
Производится в виде опорной конструкции. Состоит из следующих компонентов:

магнитопровод;
обмотки ВН и НН;
защитный наружный корпус — в виде литого блока.
В трансформаторах этого типа используется два вида вторичных обмоток — для измерения и защиты. Варианты исполнения трансформаторов ТОЛ на 1000 и 1500 А могут иметь две защитных обмотки НН.

Конструкция предусматривает, что первичная и вторичная обмотки размещаются каждая на своем магнитопроводе. Процесс формирования обмотки завершается созданием литого блока — путем заливки обмоток изоляционным компаундом. Такая конструкция обеспечивает хорошие показатели электрической прочности и защиты от механических нагрузок.

В нижней части корпуса предусмотрено 4 отверстия — для закрепления трансформатора при монтаже. Там же расположены выводы вторичных обмоток.
