Назначение
Указатель напряжения УНН-1 СЗ Ш предназначен для проверки наличия или отсутствия напряжения на токоведущих частях воздушных линий переменного тока напряжением от 50 до 1000В промышленной частоты 50Гц при температуре воздуха от — 45ºС до + 40ºС и относительной влажности не выше 98% при температуре 25ºС.

Принцип действия указателя напряжения основан на преобразовании электрических сигналов в светозвуковые.

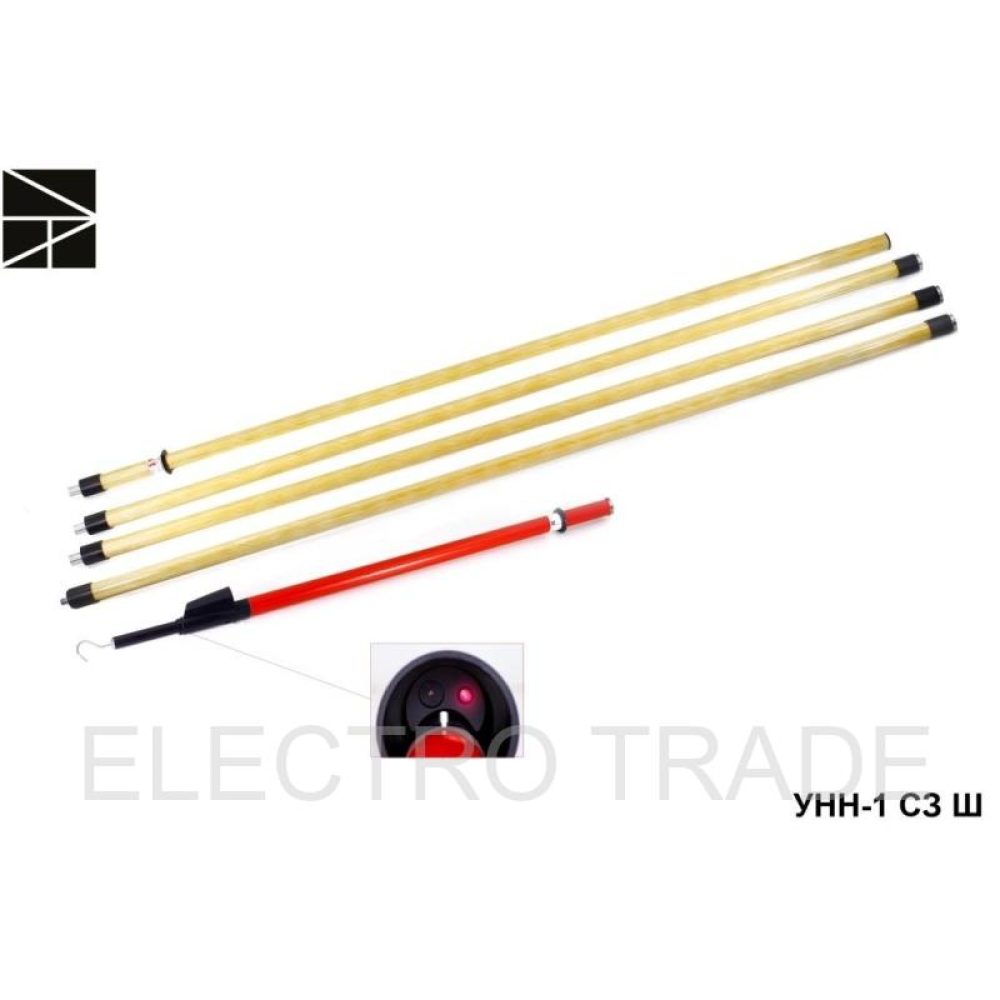

Указатель комплектован 4–х звенной сборной изолирующей штангой из стеклопластика длиной 7,0 м, что позволяет произвести пофазное определение напряжения касанием токоведущих частей воздушных линий с поверхности земли, без подъема на опору ВЛ.

Указатель имеет возможность самопроверки работоспособности перед эксплуатацией. Элементы светозвуковой индикации расположены внутри затенителя, конструкция которого позволяет усилить светозвуковой сигнал за счет его направленного распространения.

Надежная работа указателя достигается за счет использования в его электрической схеме микросхем и комплектующих элементов ведущих мировых производителей , а также литиевого источника питания марки CR-123A напряжением 3В и емкостью 1500 мА /ч.

Низкая величина рабочего тока—17 мА, в режиме сигнализации, позволяет использовать указатель без замены элемента питания в течение всего срока эксплуатации-5 лет.

Характеристики
Рабочее напряжение 50-1000 В
Порог индикации 50 В
Погодные условия эксплуатации -45 +40 Сº, относительная влажность не выше 98% при +25 С°
Виды индикации световая-импульсная, звуковая-прерывистая
Источник питания Есть
Опция Штанга 7,0м
Длина прибора в рабочем положении Ф72×7300 м
Вес 4,3 кг
Габаритные размеры в упаковке 2000x180x70 мм
